Material eléctrico industrial: tableros y protecciones sin errores

Comprar material eléctrico industrial parece un trámite hasta que un tablero mal armado deja una línea de producción parada un martes a las tres de la tarde. La mayoría de las fallas no vienen de un breaker defectuoso: vienen de un dimensionamiento apurado, de una curva de disparo mal escogida o de dos protecciones que se disparan a la vez sin que nadie sepa cuál actuó primero. Esta guía te da el criterio para armar o revisar un tablero sin comprar de más y sin quedarte corto.

Qué entra realmente en la categoría de material eléctrico industrial

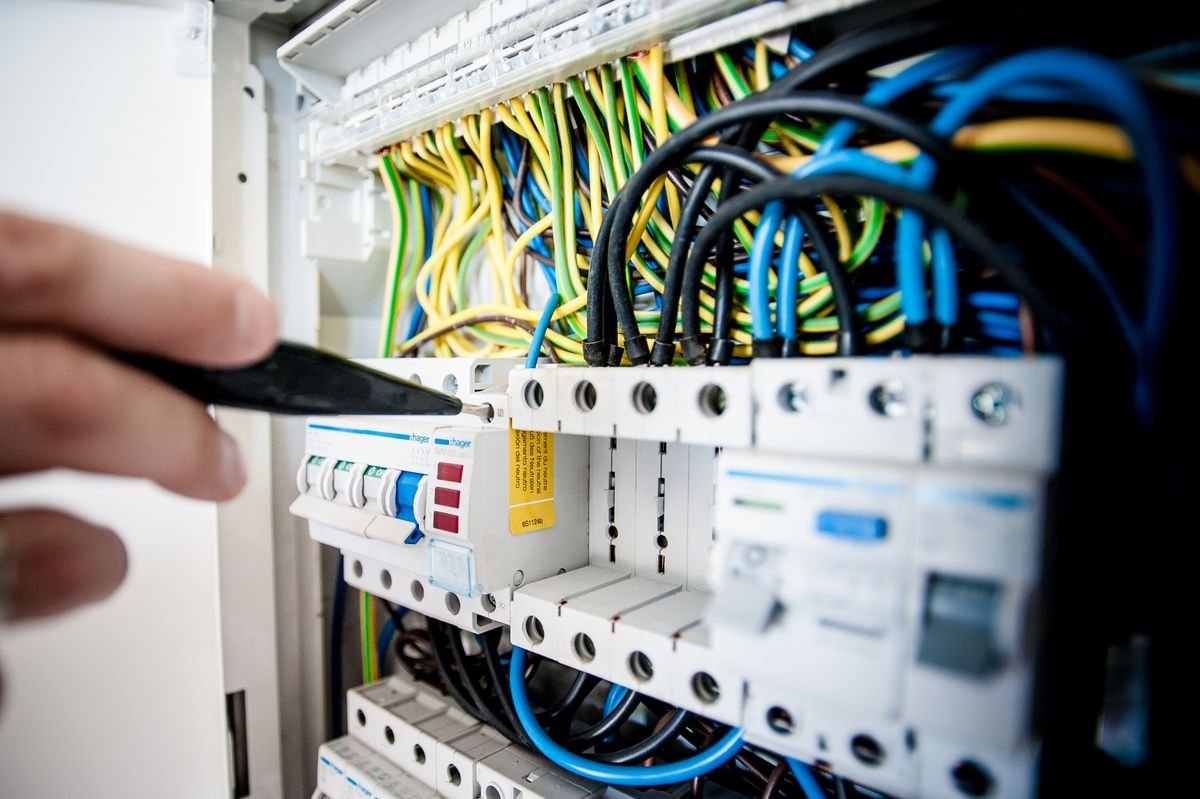

Cuando alguien pide «material eléctrico» suele pensar solo en breakers y cable. Un tablero completo es bastante más:

• Gabinete: define la protección frente a polvo, agua y golpes. No es lo mismo un cuarto eléctrico climatizado que un patio en Manta con brisa marina.
• Barraje y conexiones: donde más calor se genera cuando el apriete no es el correcto.
• Protecciones: termomagnéticos, diferenciales, guardamotores y, según el caso, protección contra sobretensiones.
• Maniobra y control: contactores, relés, temporizadores y pulsadores.
• Canalización, borneras y conductores: lo que casi nunca se cotiza y siempre se necesita.

En la sección de material eléctrico de nuestra línea Industrial Supplies trabajamos ese paquete completo: en la mayoría de proyectos el problema no es conseguir el breaker, es que llegue coordinado con todo lo demás.

Dimensionar la protección: la parte que casi todos apuran

Empieza por la carga, no por el breaker

El orden correcto es carga, conductor y luego protección. El breaker existe para proteger al conductor, no para «aguantar» lo que sea que le conectes. Si dimensionas al revés —primero un breaker cómodo y después el cable— terminas con una protección que jamás actuará antes de que el conductor se recaliente. Dos criterios que no conviene saltarse:

• Cargas continuas: si un circuito opera de forma sostenida durante horas, no lo dimensiones al límite. La práctica habitual es no superar alrededor del 80 % de la corriente nominal del dispositivo.
• Temperatura de trabajo: los termomagnéticos se calibran a una temperatura ambiente de referencia. Dentro de un gabinete cerrado, sin ventilación y con equipos disipando calor, la protección actúa antes de lo previsto. Ese «breaker que se dispara sin razón» suele ser un problema térmico del tablero, no del breaker.

La curva de disparo importa tanto como el amperaje

Es el error más común y el más barato de evitar. Dos breakers del mismo amperaje se comportan de forma distinta ante una corriente de arranque según su curva magnética:

Un motor demanda en el arranque varias veces su corriente nominal. Si lo proteges con una curva B, vas a vivir disparando el breaker; la tentación es subir el amperaje, y ahí se pierde la protección del conductor. La respuesta correcta casi siempre es cambiar la curva, no el calibre. Verifica los valores exactos en la hoja técnica: cada familia tiene sus tolerancias.

La capacidad de corte no es un extra opcional

La capacidad de corte (en kA) es la corriente de cortocircuito máxima que el dispositivo puede interrumpir sin destruirse, y debe superar la corriente de falla presunta en el punto donde lo instalas. Esa corriente no es igual en todo el sistema: es mucho más alta cerca del transformador y baja conforme te alejas por el cableado. Poner en el tablero principal un breaker con la misma capacidad de corte que usaste en un subtablero remoto es un ahorro que se paga carísimo el día de la falla.

Coordinación: que se dispare el que debe

Selectividad significa que ante una falla actúe únicamente la protección más cercana al problema, dejando el resto de la planta operando. Sin coordinación, un cortocircuito en una máquina tumba el tablero principal y apaga todo. Para lograrlo hay que escalonar corriente y tiempo entre el dispositivo aguas arriba y el de aguas abajo, y verificarlo con las curvas del fabricante, no a ojo. Un punto honesto: la selectividad entre marcas distintas no se garantiza leyendo el amperaje de la etiqueta. Los fabricantes publican tablas de coordinación entre sus propias familias, y esa es la referencia válida.

Protecciones cuando la energía viene de un grupo electrógeno

Aquí hay un detalle que sorprende incluso a gente con experiencia en red pública: la corriente de cortocircuito que entrega un alternador es una fracción de la del transformador de la red, se sostiene pocos segundos y depende del alternador y su regulador de voltaje. ¿La consecuencia? Un breaker de curva D que coordina perfecto con la red puede no alcanzar el umbral de disparo magnético cuando la planta alimenta la carga en emergencia: la falla no despeja, o despeja tarde. Si tu tablero opera con red y con planta, verifica la coordinación en los dos escenarios.

El otro punto: las protecciones no sirven de nada si la planta no arranca. El respaldo depende de componentes poco glamorosos —batería cargada, motor a temperatura, señal de nivel llegando al controlador—; revísalos junto con el material eléctrico:

Precios referenciales de la tienda en línea; confirma valor y disponibilidad al cotizar.

Si el tablero es para un equipo nuevo, la protección se dimensiona con la corriente nominal real del generador: un Generador Trifásico Hyundai HYGT9250E 7.5KW y un Generador Generac 18KW con Cabina de Aluminio exigen calibres distintos aunque el edificio sea el mismo. Si el requerimiento es temporal, el alquiler de grupo electrógeno de 100 KVA o el de 50 KVA también necesitan un punto de conexión protegido: improvisar la acometida provisional es donde ocurren accidentes.

Errores frecuentes al comprar material eléctrico industrial

• Subir el amperaje para que «deje de dispararse». Un breaker que actúa repetidamente reporta algo: sobrecarga, curva equivocada o problema térmico. Subirlo sin diagnóstico silencia la alarma y deja el conductor sin protección.
• Ignorar la capacidad de corte. Se compara precio entre dos breakers del mismo amperaje sin mirar los kA, que es donde está la diferencia real.
• Mezclar componentes en un tablero no diseñado para ellos. Un breaker de otra marca puede entrar físicamente y aun así invalidar la certificación del conjunto.
• Apretar bornes «a mano firme». El torque es un dato del fabricante. Una conexión floja genera calor, el calor degrada el contacto y el proceso se acelera solo hasta la falla.
• No rotular ni dejar reserva. Un tablero sin identificación cuesta horas en cada mantenimiento; uno lleno obliga a rehacer todo en la siguiente ampliación.
• Unir neutro y tierra en los subtableros. Esa conexión va en un solo punto del sistema; repetirla aguas abajo crea corrientes por tierra que desconciertan a los diferenciales.

Square D y el criterio de marca

En Motor Plaza representamos oficialmente Square D (Schneider Electric) dentro de nuestra oferta de material eléctrico. Más allá del logo, una marca representada te da acceso a la documentación técnica correcta: curvas de disparo, tablas de coordinación entre familias, valores de torque y repuestos que corresponden al equipo instalado. Ese respaldo permite defender un diseño ante una auditoría o resolver una falla sin adivinar. Atendemos proyectos en Quito, Manta y Guayaquil.

Antes de emitir la orden de compra

Revisa esta lista corta: ¿tienes el levantamiento de cargas real y no el estimado?; ¿definiste curva y capacidad de corte para cada punto del sistema?; ¿el gabinete corresponde al ambiente donde va a vivir? Si alguna respuesta es «lo vemos en obra», ahí está tu próximo problema.
